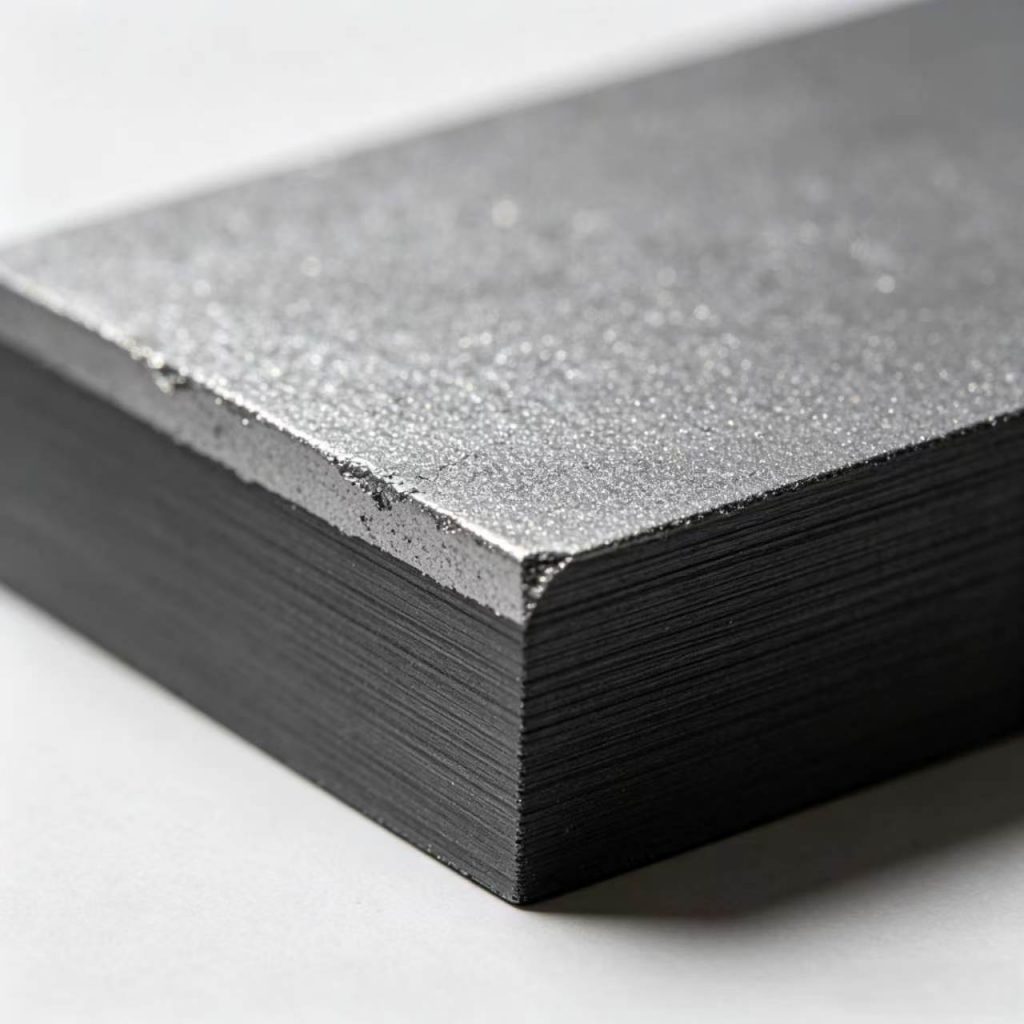

碳化硅（SiC）涂層石墨是以高純等靜壓石墨為基體，通過化學氣相沉積（CVD）或反應熔滲在其表面制備一層致密 SiC 薄膜的復合部件。SiC 熔點高、硬度高、化學惰性強，能在 1800–2000℃ 抗氧化、抗腐蝕、阻止熔融硅/金屬滲透，彌補了石墨本身易氧化、易滲硅的短板。

核心規格：① 涂層厚度（通常 30–150μm）與致密度；② 基體純度（半導體級需 5N 等靜壓石墨）；③ 涂層均勻性與結合力；④ 表面粗糙度與平整度。

應用場景：半導體外延/沉積用石墨基座（CVD、MOCVD）、光伏單晶爐熱場件（坩堝、加熱器涂層延長壽命）、SiC 外延托盤、粉末冶金與熔硅接觸件。SiC 涂層石墨基座是第三代半導體（SiC/GaN）外延工藝的核心耗材。

選型要點：① 半導體級確認基體純度與涂層無針孔；② 光伏關注涂層對壽命的提升與成本平衡；③ 要求廠家具備 CVD 沉積與純化能力；④ 關注再涂層（翻新）服務。

行業趨勢：第三代半導體與光伏大尺寸熱場拉動 SiC 涂層石墨需求，國產替代空間大。六工石墨可提供涂層石墨配套與再處理方案。

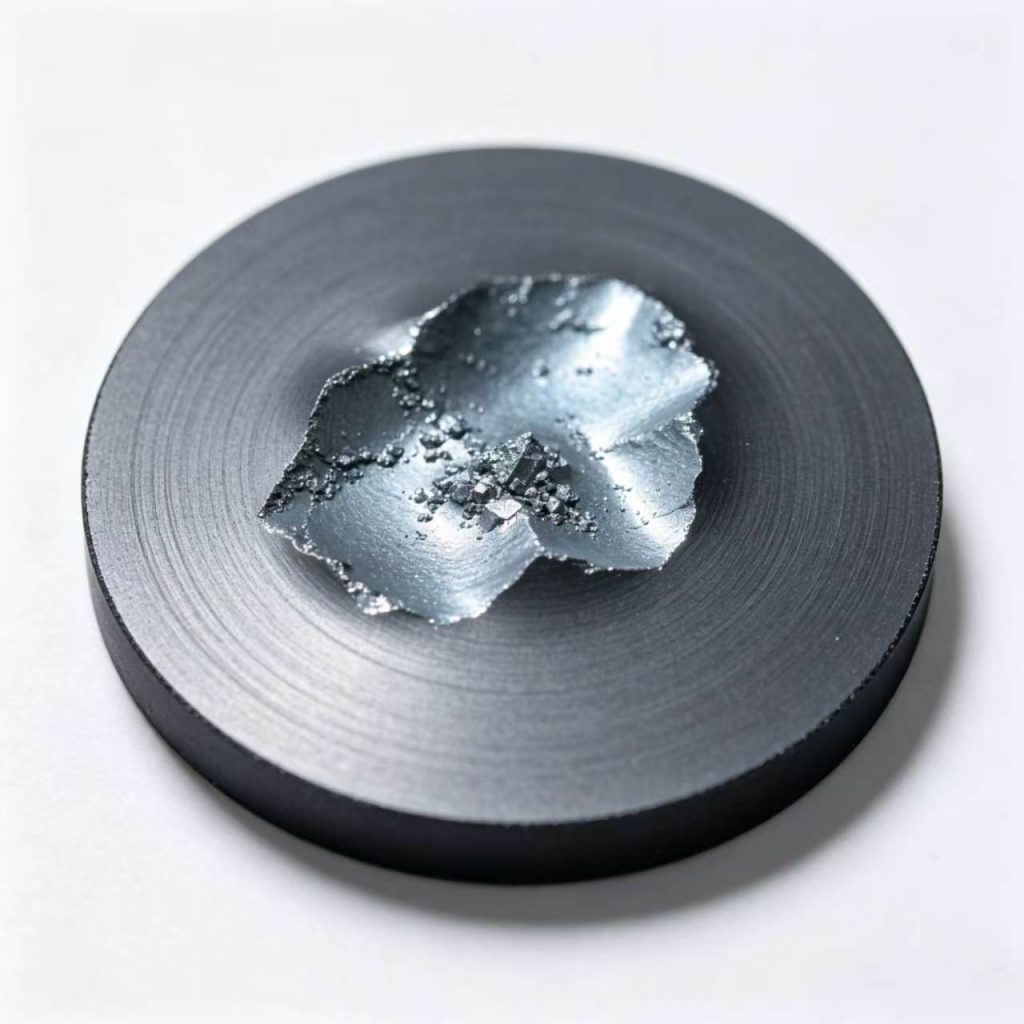

裸石墨 vs 涂層石墨：裸石墨在熔硅/強氧化下會滲硅、氧化、失重；SiC 涂層像”鎧甲”隔絕界面，壽命可數倍提升。對大尺寸單晶熱場與半導體基座，涂層已從”可選項”變成”必選項”。

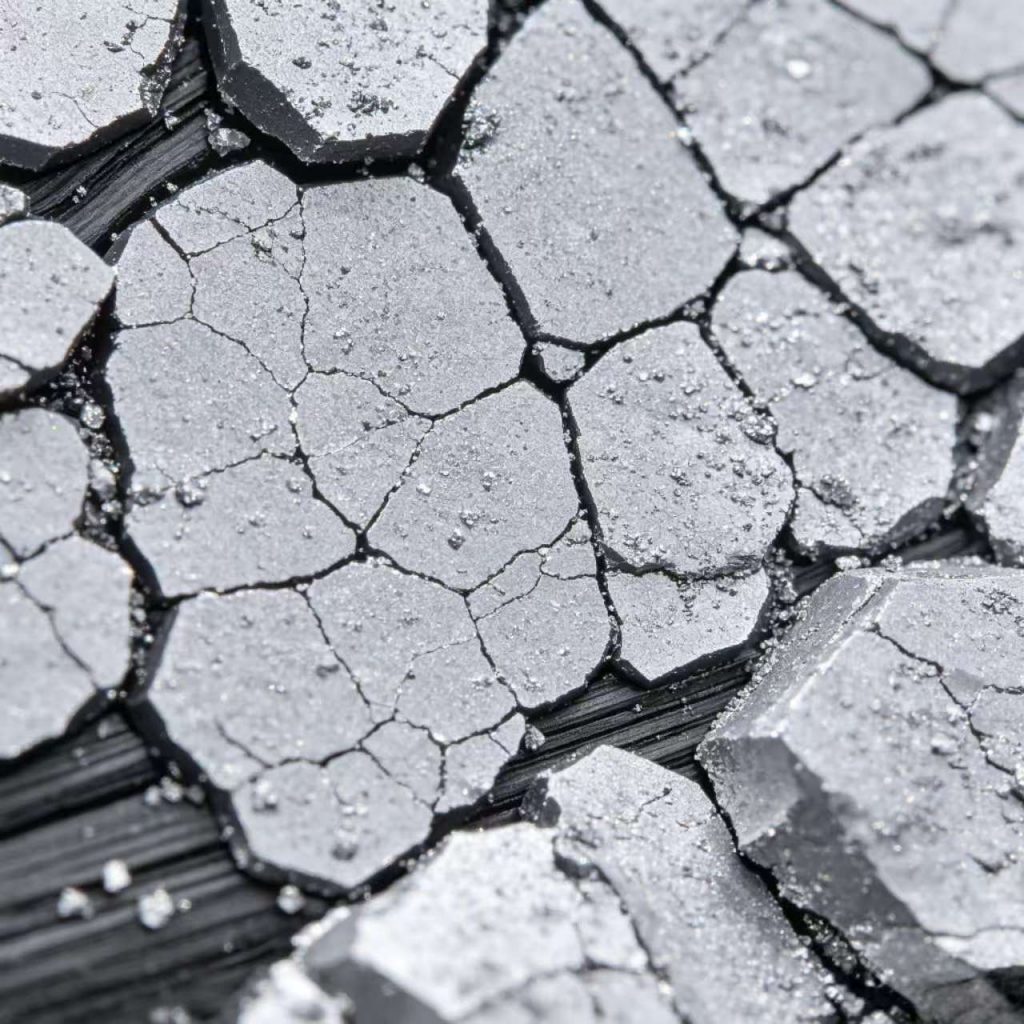

客戶常見誤區：直接用裸石墨做半導體基座，硅滲透污染晶圓；或涂層有針孔未檢出，批次失效。

六工石墨建議：① 半導體級用高純等靜壓石墨+致密 SiC 涂層；② 確認涂層無針孔、均勻結合；③ 要求廠家具備 CVD 沉積與純化能力；④ 優選支持再涂層（翻新）的供應體系降本。
